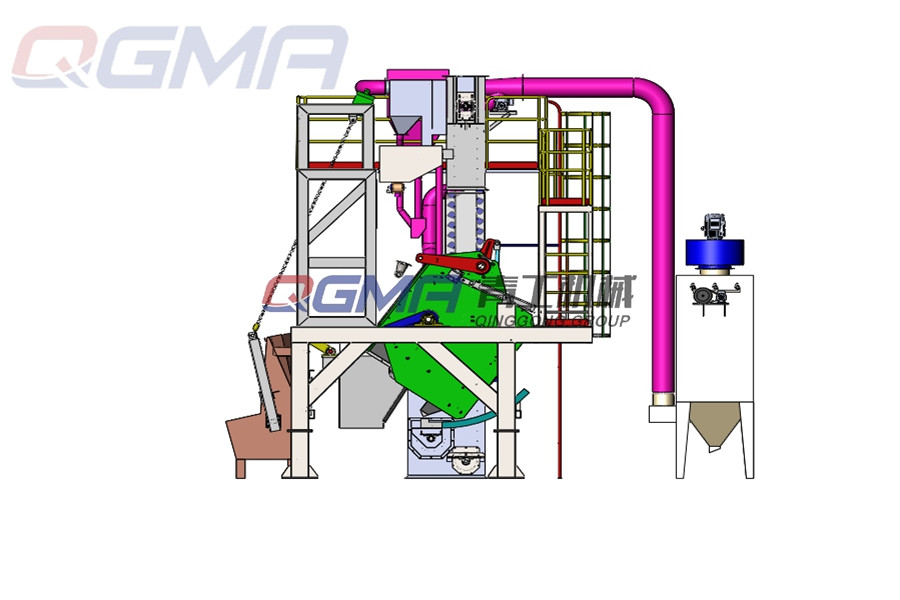

傾斜滾筒拋丸機

青島青工傾斜滾筒拋丸清理機簡介：

功能概述

青工斜滾筒式拋丸機，是我公司吸收德國先進公司技術生產製作的一種新型拋丸清理機，采用本公司獨自特有的滾筒搖動構造,在拋丸清理時,滾筒不僅轉動而且還上下動搖,因此筒內產品完全被攪拌,達到了均勻清理效果.。本機可用來清理易翻轉跌落的工件和不易撞碎的非脆性零件及型芯不深的鑄、鍛及焊接件，去除工件表麵的砂粒和氧化皮。全機采用PLC控製，自動化程度高，既可單機工作，也可配線使用

采用特有的滾筒搖動構造，在拋丸清理時，滾筒不僅轉動而且還上下動搖。因此筒內產品完全被攪拌。達到了均勻清理效果。

優點1:高效、均勻的清理效果
采用本公司獨自特有的滾筒搖動構造,在拋丸投射中,滾筒不僅轉動而且還上下動搖,因此筒內產品無一遺漏的被攪拌,鋼丸均勻地被投射,達到了均勻處理效果.
優點2:薄件細小特殊件也可處理
投射室采用簡單的構造,可對一般鑄、鍛件進行清理,即使是薄件細小特殊件也能夠不受損傷地進行處理
優點3:簡便、準確地投入、排出
因自動平穩移動,製品不會磕傷,能夠溫和而且完全地投入、排出,便於操作和管理.
優點4:維護保養簡單
滾筒及機體構造簡單,因此可減少易損耗件(為舊機型的1/2)節省維護保養的時間和費用.

 1、提高拋射質量和清理效果

采用世界先進技術的大拋丸量和高拋射速度的曲線葉片拋丸器，拋丸量480Kg/min拋射速度85m/s ,可最大程度上彌補工件的外形差異造成的拋射距離不同的問題。拋丸器總成采用專用主軸總成托架支撐；下部采用減震橡膠板。

 2、易損件的使用壽命和配件供應

      室體采用標準配方和熱處理工藝的軋製Mn13護板，可有效的保證護板使用壽命≥4000小時。

       拋丸器的耐磨件采用先進配方的高鉻耐磨鑄鐵，鉻鐵采用微碳鉻使葉片等超出同行業使用時間。

3、設備的密封問題和彈丸飛濺問題

密封罩前、後兩部分與滾筒回轉部形成的兩個腔室之間通過摩擦環內壁上的彈丸通槽彼此溝通，滾筒蓋是方形的，滾筒蓋的後壁麵上焊接有一個與滾筒密封罩前端口相應的扣沿，該扣沿的內側裝有圓環形的橡膠密封圈，該密封圈與滾筒密封罩前端口的外壁相接觸並成動配合，滾筒蓋、滾筒回轉部和密封罩二者的前端以及圓環板形鋼紗網四者之間的腔室內有迷宮式密封結構。

4.采用磁選分離器

由於處理為鑄件，工件表麵的粘砂很多，單靠風選分離器不足以分離彈丸中的型砂；增加磁選滾筒使丸砂分離器率達到98%以上。

 5、設備的環保問題

      采用先進的二級除塵模式，包括一級的旋風除塵器和二級布袋除塵器，可有效使粉塵排放濃度遠低於國家標準達到≤50 mg/m3；

     采用風機煙囪消聲器以及風機的隔音減噪室相結合的方式，使設備的噪聲控製在85分貝以下。

6、鬥提機的防倒轉裝置.

為防止鬥提機因遇到突然停電,或意外停機造成的鬥提機的下部阻塞而設計有逆止器的防逆轉裝置.

7、電器控製的先進性

采用西門子觸摸屏、PLC進行集中控製。
