鋼管拋丸機

簡介

鋼管拋丸機，鋼管拋丸機采用輥道通過式拋丸機在清理過程中由電器控製可調速的輸送輥道將鋼結構件或鋼材送進清理機室體內拋射區，其周身各麵受到來自不同坐標方位的強力密集彈丸打擊與磨擦，使之其上的氧化皮、鏽層及其汙物迅速脫落，鋼材表麵就獲得一定粗糙度的光潔表麵，在清理室外兩邊進出口輥道裝卸工件。落入鋼材上麵的彈丸與鏽塵經吹掃裝置吹掃，撒落下來的丸塵混合物由回收螺旋輸送到室體漏鬥、縱橫向螺旋輸送機匯集於提升機下部，再提升到機器上部的分離器裏，分離後的純淨彈丸落入分離器料鬥中內，供拋丸循環使用。拋丸清理中產生塵埃，由抽...

谘詢電話：18669827500

鋼管拋丸機，鋼管拋丸機采用輥道通過式拋丸機在清理過程中由電器控製可調速的輸送輥道將鋼結構件或鋼材送進清理機室體內拋射區，其周身各麵受到來自不同坐標方位的強力密集彈丸打擊與磨擦，使之其上的氧化皮、鏽層及其汙物迅速脫落，鋼材表麵就獲得一定粗糙度的光潔表麵，在清理室外兩邊進出口輥道裝卸工件。落入鋼材上麵的彈丸與鏽塵經吹掃裝置吹掃，撒落下來的丸塵混合物由回收螺旋輸送到室體漏鬥、縱橫向螺旋輸送機匯集於提升機下部，再提升到機器上部的分離器裏，分離後的純淨彈丸落入分離器料鬥中內，供拋丸循環使用。拋丸清理中產生塵埃，由抽風管送向除塵係統，淨化處理後的淨氣排放到大氣中，顆粒狀塵埃被捕捉收集。

應用範圍

對各類鋼材料，如鋼板，鋼材，鋼梁，型鋼，鋼管和鑄鋼件等以一種連續通過方式進行除氧化皮、清理和預處理。

鋼管清理機的特點：

1.拋丸器采用向上拋丸布置。由於管徑不同鋼管在輥道上輸送時其底麵大致處於相同的高度，拋丸器從下向上拋射，彈丸到鋼管表麵的距離基本相同，鋼丸到達工件表麵的拋射速度相同，保證不同管徑的鋼管對表麵的清理效果都一樣。為後續的噴塗提供相同的條件。

2. 工件連續通過拋丸機的進出口,因清理管徑懸殊的鋼管, 為防止彈丸外飛，本機采用多層可換式密封毛刷，實現對彈丸的徹底密封。

3. 采用離心懸臂式新穎高效多功能拋丸器，拋丸量大，效率高，葉片更換迅速，具有整體更換之性能，維修方便。

4. 采用滿幕簾式BE型丸渣分離器，大大提高了分離量、分離效率及拋丸質量，減輕了對拋丸器的磨損。

結構特征

機器的結構由上料機構、送進輥道、拋丸清理機、送出輥道、下料機構、氣控係統、電控係統及除塵係統等組成。本機借助PLC電氣控製，氣閥氣缸氣動控製上卸料係統, 彈丸可控閘門以及彈丸輸送等故障檢測,實現整機自動控製,從而具有生產率高、可靠性好和自動化程度程度先進等特點。

1、工件清理順序

上料支架→ 上料機構上料→進入拋丸室 →拋丸處理（工件邊前進邊旋轉） →送出拋丸室→下料機構下料→下料支架

2、彈丸循環順序

彈丸儲存 → 流量控製 → 拋丸處理工件 → 鬥式提升機垂直提升 → 丸渣分離 →(再循環)

拋丸器

本設備選用的拋丸器為單元盤曲線葉片，它是www91應用先進技術經精密加工安裝而成，主要由葉輪、主軸與主軸承座、罩殼、定向套、分丸輪、葉片、護板、傳動裝置、電機與軸承等零部件組成。該拋丸器為單元盤結構，因此彈丸的流入性能好，單位功率的拋射量大，該拋丸器的葉輪體靠近主軸端，結構合理，布置合理緊湊，維修方便.

除塵

采用脈衝、震動或逆氣流清灰，都可輕易地使濾筒再生，清灰效果好。濾筒過濾除塵技術是袋式除塵的換代產品，是二十一世紀的過濾技術。

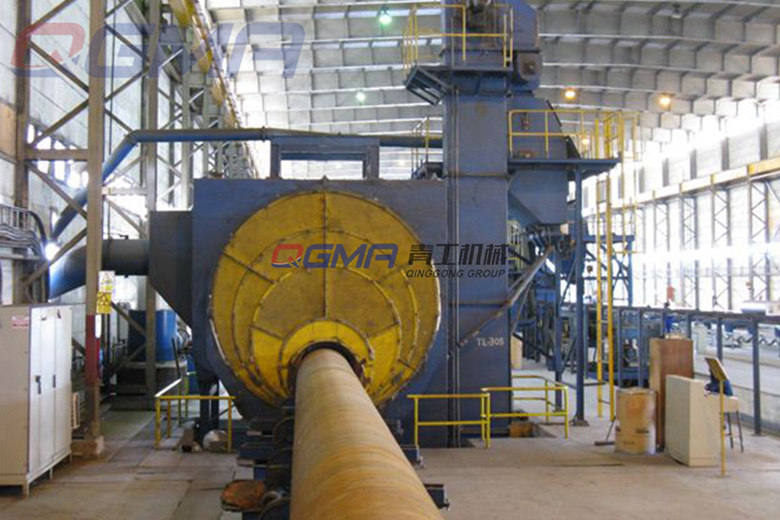

通過式拋丸機宣傳圖
