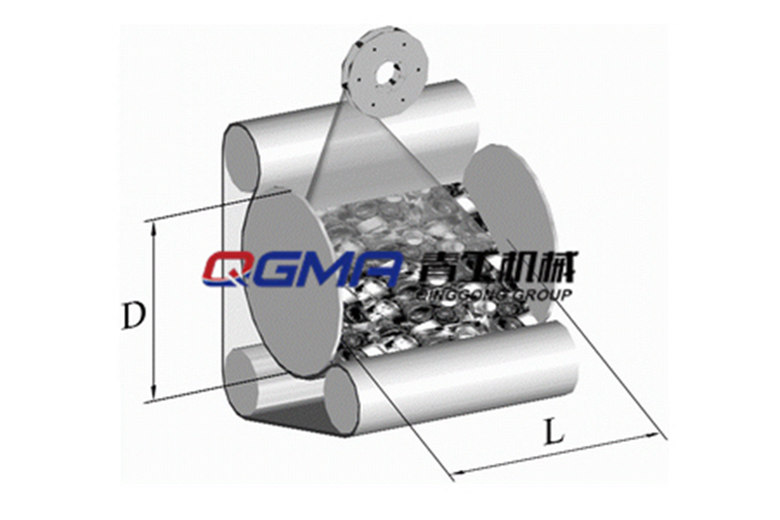

鑄造件履帶式拋丸機

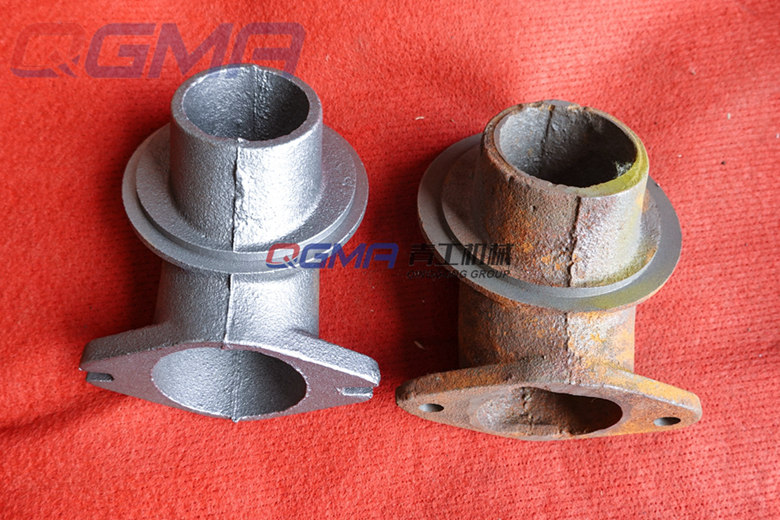

鑄造件履帶式拋丸機為了清除鑄件表麵氧化皮和粘砂,同時也是鑄件質量檢查前不可缺少的準備工序,在進行無損探傷以前必須進行嚴格的拋噴丸清理,以保證探傷結果的可靠性。鑄造件拋丸機整個係統由拋丸回砂部分、行走部分、除塵器、控製器等幾個簡單機構組成;PLC控製,,參數可調,通過調整行走速度和進砂星,可達到理想的清理效果;操作靈活,可前進、後退和轉彎,連續工作,大平麵的任何部分均可獲得均勻一致的除鏽質量;磨料和粉塵自動回收處理,不漏砂、不汙染環境;施工效率高,,一次拋清理有效寬度達500mm。鬥式提升機由擺線針輪減速機、上下輪轂、輸送膠帶、料鬥、封閉罩殼、防倒轉機構和漲緊裝置及緊固件等組成。提升機罩殼采用鋼板折彎成形焊接結構。下節提升機罩殼設有檢修門，可維修及更換料鬥；打開下罩殼底部門蓋，可以維修下部傳動，排除故障。本機采用平膠帶傳動。工作時，固定在輸送膠帶上的料鬥將提升機底部的丸料刮起，在提升機動力的驅動下，將丸料送至提升機頂部，而後以離心重力方式落料，將丸料輸入丸砂分離器。為了保證工作時輸送膠帶不打滑，輪轂滾被製作成鼠籠型，這樣既提高了傳動膠帶與輪轂間的磨擦力，避免了老式皮帶輪的打滑現象，也降低了傳動皮帶的預緊力，延長了提升膠帶的使用壽命。同時提升機設有一套張緊裝置，當皮帶鬆馳時，通過調節提升機上部兩側的調整螺栓，對傳動皮帶進行張緊。螺旋輸送機由芯軸、螺旋葉片、端軸、端板、帶座軸承、防塵裝置、擺線針輪減速機及各種緊固件組成。螺旋輸送器軸體采用優質碳素鋼無縫鋼管與調質軸頭焊接而成，外形及安裝尺寸焊接後加工，保證了同軸度，進而避免了因偏心造成的“大擺”現象，芯軸采用冷拔鋼管與45#鋼軸焊接後在進行精加工，充分保證了整體的同軸度。螺旋輸送機的傳動部分為鏈輪、鏈條傳動，驅動選型為同軸驅動，保證傳動的穩定性。螺旋輸送機的端軸部分運行在防塵自潤滑滾動軸承中，由擺線針輪減速機驅動。分離器采用先進的幕簾式丸砂分離器。分離器丸砂混合物由鬥式提升機提至分離器中，丸粒、砂粒及粉塵混合物沿分離器均勻布料，並形成流幕，使丸砂得以充分分離。丸砂混合物在下降過程中，受到水平氣流對顆粒的推力，從而形成偏斜的曲線運動軌跡， 因顆粒的比重和粒徑的差異，其偏斜程度不盡相同，從而使丸渣得以分離，粉塵被吸入除塵器進行淨化處理，碎丸、砂子、氧化皮等進入廢料儲鬥，合格彈丸和部分小塊雜物經再次篩分進入儲丸鬥以供循環使用。通過調整鎖定限量門的位置，可以實現均勻厚度和流量的丸料流；風選分離區高度根據設計風速定尺寸，為有效分離丸料和雜物提供了空間；風選控製板設在 分離區內；兩個可以調整的分離板，可以高效地分離微粒物和臨界尺寸丸料；可以更換的篩網，實現大的雜物截留；破碎的彈丸徹底隔離隻有好的可以再次利用的丸料流入儲丸鬥中。分離器的分離效果是靠調節閘板位置，該分離器分離效率>99.5%，從而減少了對拋丸器葉片的磨損，同時保證了拋丸質量。
